什么叫伺服控制系統?伺服控制系統的組成及工作原理
來源:智富數控 分類:行業動態 發布時間:2025-07-09 10:12:57 瀏覽量:50
國產伺服電機代理—智富數控今天給大家講講什么叫伺服控制系統?伺服控制系統的組成及工作原理。伺服控制系統(Servo Control System)是一種高精度的自動控制系統,通過精確跟蹤和響應輸入指令(如位置、速度、轉矩等),實現對機械裝置(如電機、執行器)的精準控制。其核心目標是使輸出量(如位置、速度)嚴格跟隨輸入指令的變化,并具備快速響應、高穩定性和抗干擾能力。以下是詳細解析:

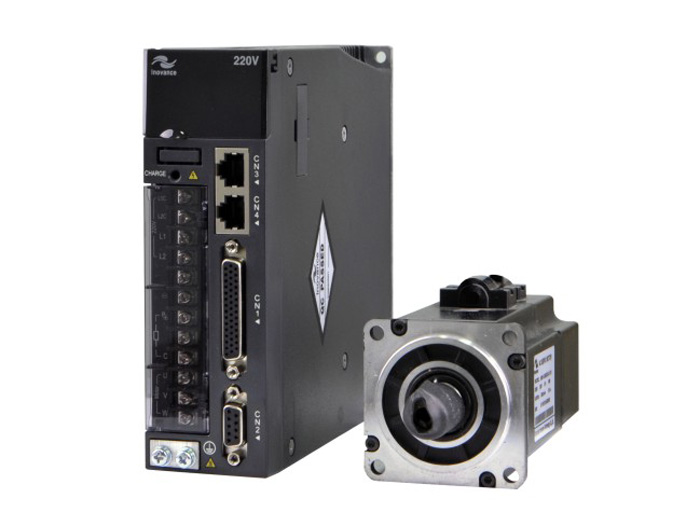

一、核心組成
伺服控制系統通常由以下五部分構成:
控制器
核心處理單元,接收輸入指令(如目標位置)和反饋信號(如實際位置),通過算法(如PID控制)計算控制量,輸出驅動信號。
示例:PLC、單片機或?qū)S眠\動控制卡。
驅動器
將控制器的低功率信號放大為高功率信號,驅動伺服電機運轉。
功能:電流調節、速度控制、位置閉環反饋。
示例:伺服放大器、變頻器。
執行機構
直接驅動負載的部件,通常為伺服電機(如交流伺服電機、直流伺服電機)。
特點:高精度、低慣性、快速響應。
示例:工業機器人關節、數控機床主軸。
反饋裝置
實時監測輸出量(如位置、速度),將信號反饋給控制器形成閉環控制。
類型:編碼器(增量式/絕對式)、旋轉變壓器、霍爾傳感器。
示例:高精度編碼器可實現微米級位置反饋。
負載
被控制的對象,如機械臂、傳送帶、閥門等。
二、工作原理
伺服控制系統通過閉環反饋機制實現精準控制,流程如下:
輸入指令:用戶設定目標位置、速度或轉矩。
誤差計算:控制器比較輸入指令與反饋信號,計算誤差(如目標位置-實際位置)。
控制算法:根據誤差通過PID等算法生成控制量(如電壓、電流)。
驅動執行:驅動器放大控制量,驅動電機調整輸出。
反饋修正:反饋裝置實時監測輸出量,形成閉環循環,直至誤差趨近于零。
示例:
在數控機床中,控制器輸入目標坐標(X=100mm),編碼器反饋當前位置(X=95mm),誤差為5mm??刂破魍ㄟ^PID算法計算電機轉速,驅動絲杠帶動刀具移動,直至編碼器反饋位置達到100mm。
三、核心特點
高精度
通過閉環反饋和精密傳感器,實現微米級位置控制(如半導體設備)。
示例:工業機器人重復定位精度可達±0.02mm。
快速響應
電機啟動時間短(毫秒級),適應動態指令變化。
示例:激光切割機需快速調整光束位置以跟蹤輪廓。
抗干擾能力強
閉環系統可自動修正外部擾動(如負載變化、摩擦力)。
示例:電梯門在人員進出時仍能平穩開合。
調速范圍寬
電機可在極低速(如0.1rpm)到高速(如3000rpm)間平穩運行。
示例:紡織機械需低速卷繞和高速紡紗切換。
四、應用領域
伺服控制系統廣泛應用于需要高精度、高動態響應的場景:
工業自動化
數控機床、機器人、包裝機械、印刷設備。
示例:汽車焊接機器人通過伺服系統實現精準軌跡控制。
航空航天
飛行器舵面控制、衛星姿態調整、火箭發動機推力矢量控制。
示例:無人機通過伺服系統穩定飛行姿態。
新能源
風電變槳系統、光伏跟蹤支架、電動汽車驅動控制。
示例:風力發電機通過伺服系統調整葉片角度以優化風能捕獲。
醫療設備
手術機器人、CT掃描儀、呼吸機。
示例:達芬奇手術機器人通過伺服系統實現毫米級操作精度。
消費電子
相機防抖、硬盤驅動器、3D打印機。
示例:智能手機光學防抖通過微型伺服電機補償手抖。
五、與開環系統的對比
特性 | 伺服控制系統(閉環) | 開環系統 |
---|---|---|
控制精度 | 高(誤差自動修正) | 低(無反饋修正) |
抗干擾能力 | 強(適應負載變化) | 弱(易受擾動影響) |
成本 | 較高(需傳感器、控制器) | 較低 |
應用場景 | 高精度需求(如機器人、機床) | 簡單任務(如風扇、玩具) |
六、發展趨勢
智能化:集成AI算法(如模糊控制、神經網絡)優化控制性能。
網絡化:支持EtherCAT、PROFINET等工業總線,實現多軸協同控制。
集成化:驅動器與控制器一體化設計,縮小體積、降低成本。
高功率密度:采用新型材料(如碳化硅)提升電機效率,適應緊湊空間需求。
關于什么叫伺服控制系統?伺服控制系統的組成及工作原理的知識點,想要了解更多的,可關注智富數控,如有需要了解國產PLC、國產傳感器、國產伺服電機、國產伺服馬達的相關技術知識,歡迎留言獲取!
